Cách đo diện tích bằng máy toàn đạc Nikon? Nên mua máy toàn đạc ở đâu đảm bảo. Nếu quý khách đang băn khoăn về vấn đề này hãy cùng Việt Thanh Group tìm hiểu thông qua bài viết dưới đây.

Cách đo diện tích bằng máy toàn đạc Nikon

Cách đo diện tích bằng máy toàn đạc Nikon

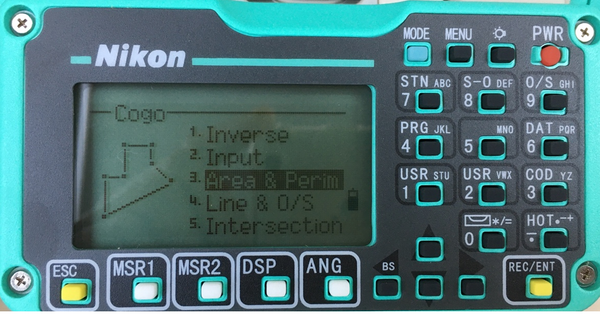

Bước 1: Đầu tiên, bạn vào MENU => Chọn Chức năng COGO => Chọn tiếp AREA & PERIM.

cách đo diện tích bằng máy toàn đạc Nikon

Tới đây màn hình sẽ hiển thị 2 tùy chọn:

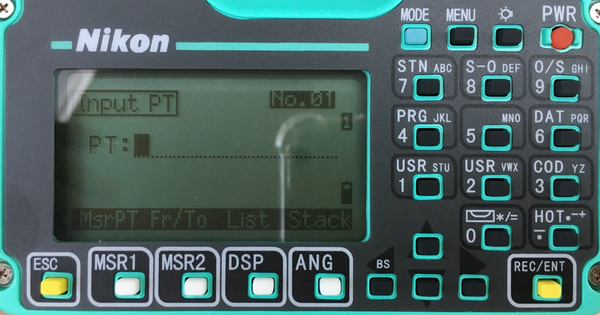

  • Nhập trực tiếp mã điểm vào (PT) nếu đã có dữ liệu sẵn trong máy toàn đạc

cách đo diện tích bằng máy toàn đạc Nikon

  • Đo trực tiếp giới hạn của khu đất đó vào phím MSR1 để đo

cách đo diện tích bằng máy toàn đạc Nikon

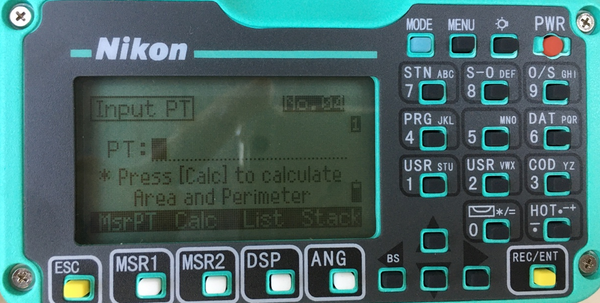

Bước 2: Khi bạn đã đo được 3 điểm hay chọn được 3 điểm rồi thì màn hình sẽ xuất hiện CALC ở phím MSR2. Nhấn vào đó, máy sẽ hiển thị diện tích và chu vi của khu đất cần lấy diện tích bằng máy toàn đạc điện tử Nikon.

>> Xem thêm cách kiểm tra máy toàn đạc điện tử trước khi đo đạc

Những lưu ý khi sử dụng máy toàn đạc điện tử Nikon

Sử dụng máy toàn đạc Nikon ngoài công trường

  • Khi sử dụng máy toàn đạc Nikon ngoài công trường, bạn cần đặt máy lên chân và cân bằng máy đảm bảo sao cho2  bọt thủy (dài, tròn) vào chính giữa.
  • Mở máy đảo ống kính khoảng 45 °, sau đó Ấn phím (Menu) chọn 1 (job) tạo công việc  ấn vào creat ghi tên và  ấn (ENT).
  • Thao tác đặt trạm máy theo phương pháp tại mốc

Trên bàn phím máy toàn đạc ấn phím 7 (STN) tiếp theo bạn chọn 1(Known) ấn (ENT) nhập tên điểm và tọa độ và ấn (ENT), đo chiều cao máy từ đỉnh mốc tới điểm đánh dấu của máy nhập vào (HI). Chọn điểm định hướng theo hai cách tọa độ (1Coord)và góc (2 Angle), chọn (1Coord) xong ấn (ENT) ngắm ống kính đến điểm mốc đang dựng gương để định hướng sau đó ấn phím đo (MSR1/MSR2), Khi trên màn hình máy toàn đạc điện tử Nikon xuất hiện -REC STN- ta ấn (ENT) như vậy đã hoàn thành thao tác đặt trạm máy. Lúc này bạn kiểm tra lại và ấn phím đo tới mốc và so sánh.

  • Thao tác đặt trạm máy theo phương pháp giao hội

Trên bàn phím ấn phím 7(STN) sau đó chọn 2 Resection. Bạn nhập tọa độ điểm đo gương thứ 1 (PT) và nhập chiều cao của gương (HT). Tiếp theo ấn phím đo MSR1/MSR2 tới gương xong ấn (ENT) quay ống kính máy đến điểm gương thứ 2(PT) rồi nhập tọa độ, sau đó nhập chiều cao gương (HT) rồi ấn phím đo đến gương và nhấn phím (ENT).

  • Chuyển điểm ra ngoài thực địa
  • Sau khi thao tác đặt trạm máy xong, bạn chọn phím 8(S-O) trong đó có 2 cách tìm điểm hoặc cắm điểm ra thực địa
  • Tìm theo góc phương vị và khoảng cách bạn chọn 1(HA-HD) màn hình suất hiện nhập khoảng cách (HD) và nhập góc phương vị (HA) nhập xong đưa ống kính đến vị trí của gương và ấn phím đo MSR1/MSR2 điều chỉnh gương về đúng vị trí khoảng cách (HD) và góc phương vị (HA) là 00°00’00” là điểm cần tìm hoặc cắm điểm.
  • Tìm theo tọa độ hoặc cắm điểm:

Chọn 2 (XYZ) ấn ENT trên màn hình màn hình máy toàn đạc điện tử Nikon, nhập tên điểm (PT) cần tìm. Sau đó xoay ống kính ngắm đến gương, nhấn phím MSR1/MSR2 đo đến các kết quả tính về 0 là điểm cần tìm.

  • Chương trình đo cắm điểm

Khi thao tác đặt trạm máy xong bạn nhấn phím 4(PRG) và chọn 1(2Pt Refline). Bạn nhập tuần tự tên điểm PT1, và PT2. Màn hình hiển thị kết quả cần tìm sau khi đo tới gương, Trong đó: (Sta…) thông báo khoảng cách ở giữa từ PT1 đến PT2,(O/S…).

>> Xem thêm cách bảo dưỡng máy toàn đạc giúp tăng tuổi thọ của thiết bị

cách đo diện tích bằng máy toàn đạc Nikon
lưu ý khi sử dụng máy toàn đạc Nikon

Sử dụng máy toàn đạc điện tử Nikon trong nhà

Khi sử dụng máy toàn đạc Nikon ở trong nhà, bạn dùng phần mềm (Conex) hoặc (Transit 2.36) cài đặt trên máy tính để có thể truyền số liệu từ máy toàn đạc vào máy tính phục vụ đo vẽ và tính toán.

Bạn mở máy và vào (Menu) chọn 5(Comm) chọn tiếp 1(Download)

  • Màn hình cài đặt tải dữ liệu xuất hiện. Bạn chọn định dạng NIKON và dạng file RAW/ COORD và nhấn phím ENT
  • Kiểm tra cáp nối máy tính với máy toàn đạc điện tử
  • Nhấn phím ANG ứng với phím mềm Go
  • Xuất hiện màn hình gửi dữ liệu và đếm ngược bản ghi xuất đến khi có thông báo hoàn thành
  • Ở màn hình xoá tên công việc vừa xuất, bạn chọn ấn phím MSR1 ứng với Abrt nghĩa là không xóa file gốc trên máy toàn đạc. Hoặc nhấn phím ANG ứng với phím mềm DEL là xóa file gốc vừa xuất ra máy tính.
  • Máy quay về màn hình đo chính. Bạn nhấn phím OK ở máy tính sau khi tải xong

Trên đây là hướng dẫn cách đo diện tích bằng máy toàn đạc Nikon từng bước nhanh chóng và chuẩn xác nhất. Hy vọng rằng với những thông tin mà Việt Thanh Group cung cấp sẽ giúp ích nhiều cho các kỹ sư trong việc đo diện tích, khảo sát thông số ngoài thực địa bằng máy toàn đạc điện tử Nikon đạt hiệu quả cao.
