Hhmaps là phần mềm trắc địa nổi bật được nhiều kỹ sư sử dụng để khảo sát địa hình, biên tập bản đồ, chỉnh lý số liệu khảo sát ngoài thực địa. Trong đó tính năng bình sai lưới độ cao bằng phần mềm HHmaps được đánh giá là cho kết quả nhanh và độ chính xác cao. Bài viết dưới đây của Việt Thanh Group hướng dẫn bình sai lưới độ cao bằng phần mềm HHmaps.

Lưu ý về số liệu đầu vào bình sai lưới độ cao bằng phần mềm HHmaps

Sau khi đã thực hiện xong công tác đo đạc, ghi sổ ngoài thực địa, ta tiến hành nhập sổ đo để có được các yếu tố cần thiết đưa vào bình sai như: chênh cao giữa 2 điểm, khoảng cách.

Công tác đo đạc lưới độ cao phụ thuộc là xuất phát từ điểm gốc đã biết độ cao, tiến hành đo dẫn cao độ tới các điểm mốc mới thành lập và khép lại mốc đã biết độ cao ban đầu.

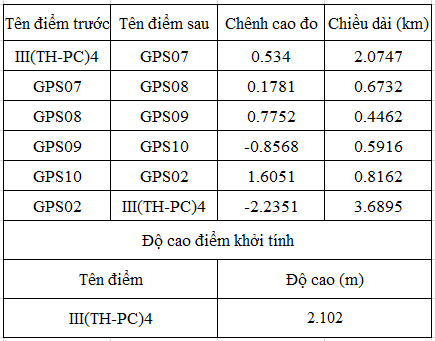

Ví dụ: Chênh cao và khoảng cách của lưới như bảng dưới đây:

Bình sai lưới độ cao bằng phần mềm HHmasp

>> Xem thêm Phần mềm HHmaps hỗ trợ khảo sát địa hình hiệu quả

Hướng dẫn bình sai lưới độ cao bằng phần mềm HHmaps

Sau khi có đầy đủ số liệu, để thực hiện bình sai lưới độ cao bằng phần mềm HHmaps các kỹ sư cần  tiến hành bình sai lưới độ cao phụ thuộc. Các bước bình sai lưới độ cao bằng phần mềm HHmaps được thực hiện như sau:

Bước 1: Khởi động phần mềm Hhmaps 2019, sau đó ta vào Bình sai độ cao, giao diện phần mềm như hình vẽ

Bình sai lươi độ cao bằng phần mềm HHmaps
Khởi động phần mềm HHmaps

Bước 2:  Tiến hành đặt thông số kỹ thuật.

Bình sai lưới độ cao bằng phần mềm HHmaps
Cài đặt thông số kỹ thuật

Tại phần thông số lưới bên cạnh trái phần mềm ta lần lượt tích chọn các mục: Bình sai, Phụ thuộc, Chiều dài ( hoặc trạm đo), phần còn lại của bảng ta có thể để mặc định.

Tại dòng chỉ tiêu sai số khép/km (chính là sai số khép cho phép của lưới) ta chọn sai số cho cấp hạng lưới của mình. Do lưới độ cao đang thực hiện có cấp lưới hạng IV, nên ta chọn chỉ tiêu sai số là 20mm.

Bước 3: Nhập số liệu lưới độ cao

Tại mục Đ​ộ cao gốc: ta nhập tên điểm và độ cao điểm khởi tính (như hình vẽ)

Bình sai lưới độ cao bằng phần mềm HHmaps
Nhập số liệu độ cao gốc

Tiếp tục chuyển qua mục Chênh cao đo, tiến hành nhập chênh cao đo đã có (như hình vẽ)

Bình sai lưới độ cao bằng phần mềm HHmaps
Nhập số liệu chênh cao

Tại mục Tuyến kiểm tra khép ta tiến hành khai báo các đường thuỷ chuẩn khép kín cho lưới (như hình vẽ)

bình sai lưới độ cao bằng phần mềm HHmaps
Nhập số liệu định tuyến

Bước 4: Sau khi nhập các số liệu đo vào bảng tính xong, ta chọn Kiểm tra để tiến hành kiểm tra số liệu, tính sai số khép, phần mềm sẽ cho ra kết quả kiểm tra sai số khép (như hình vẽ)

bình sai lưới độ cao bằng phần mềm HHmaps
Kiểm tra kết quả

Bước 5: Bình sai cho lưới

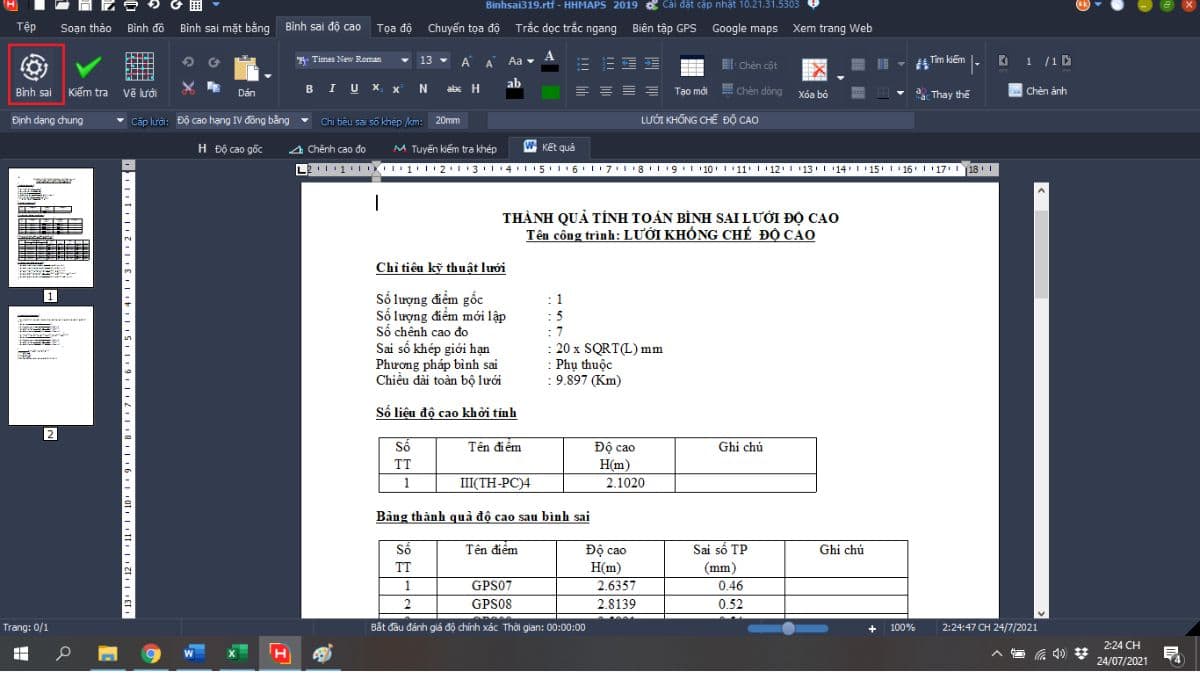

Sau khi kiểm tra bảng kết quả sai số khép đạt yêu cầu, ta tiến hành bình sai cho lưới. Ta chọn Bình sai, phần mềm sẽ cho ra kết quả bình sai lưới độ cao (như hình vẽ)

bình sai lưới độ cao bằng phần mềm HHmaps

Công tác bình sai lưới độ cao theo phương pháp bình sai lưới phụ thuộc đã hoàn thành, các bạn có thể biên tập lại kết quả bình sai ở dạng Word để in ấn, giao nộp.

>> Xem thêm Top 5 phần mềm vẽ mặt cắt địa chất dành cho ngành cầu đường, xây dựng

Mẫu kết quả bình sai lưới độ cao bằng phần mềm HHmaps được thể hiện theo bảng như sau:

THÀNH QUẢ TÍNH TOÁN BÌNH SAI LƯỚI ĐỘ CAO

Dự án: Khu đô thị nghỉ dưỡng và vui chơi giải trí Nam Sông Mã

Chỉ tiêu kỹ thuật lưới

Số lượng điểm gốc            : 1

Số lượng điểm mới lập     : 5

Số chênh cao đo               : 7

Sai số khép giới hạn                  : 20 x SQRT(L) mm

Phương pháp bình sai                : Phụ thuộc

Chiều dài toàn bộ lưới                : 9.897 (Km)

Số liệu độ cao khởi tính

        STT                 Tên điểm            Độ cao H(m)                      Ghi chú
         1               III(TH-PC)4                2.1020

Bảng thành quả độ cao sau bình sai

      STT             Tên điểm         Độ cao H(m)       Sai số TP (mm)             Ghi chú
1 GPS07 2.6357 0.46
2 GPS08 2.8139 0.52
3 GPS09 3.5891 0.54
4 GPS10 2.7324 0.54
5 GPS02 4.3376 0.50

Bảng trị đo, số hiệu chỉnh trị bình sai chênh cao

   Số                      Đoạn đo       Trị đo       SHC      Trị BS       SSTP        S
   TT        Điểm đầu       Điểm cuối         (m)       (mm)         (m)        (mm)      (km)
1 III(TH-PC)4 GPS07   0.5340   -0.30   0.5337    0.46 2.075
2 GPS07 GPS08   0.1781    0.09   0.1782    0.29 0.673
3 GPS08 GPS09   0.7752    0.06   0.7753    0.24 0.446
4 GPS09 GPS10 -0.8568    0.08 -0.8567    0.27 0.592
5 GPS10 GPS02   1.6051    0.11   1.6052    0.31 0.816
6 GPS02 GPS07 -1.7024    0.45 -1.7019    0.35 1.606
7 GPS02 III(TH-PC)4 -2.2351   -0.54 -2.2356    0.50 3.690

Kết quả đánh giá độ chính xác lưới

1. Sai số trung phương trọng số đơn vị : Mo = 0.39(mm/Km)

2. Sai số trung phương Độ cao lớn nhất        : (GPS10) = 0.54(mm)

3. Sai số trung phương Độ cao nhỏ nhất       : (GPS07) = 0.46(mm)

4. Sai số trị đo chênh cao lớn nhất                : (GPS02 → III(TH-PC)4) = 0.50(mm)

5. Sai số trị đo chênh cao nhỏ nhất               : (GPS08 → GPS09) = 0.24(mm)

Kết quả kiểm tra sai số khép

1. Tuyến: III(TH-PC)4 → GPS07 → GPS08 → GPS09 → GPS10 → GPS02 → GPS07 → III(TH-PC)4

a. Số đoạn đo                 :  N              = 7

b. Chiều dài đoạn tuyến  :  [S]            = 8.283 (Km)

c. Sai số khép độ cao      :  Wh           = – 0.80 (mm)

d. Sai số khép giới hạn   :  Wh(gh)     = ± 57.56 (mm)

___________________________________________________________________

2. Tuyến: GPS07 → GPS08 → GPS09 → GPS10 → GPS02 → GPS07

a. Số đoạn đo                 :  N              = 5

b. Chiều dài đoạn tuyến  :  [S]            = 4.133 (Km)

c. Sai số khép độ cao      :  Wh           = – 0.80 (mm)

d. Sai số khép giới hạn   :  Wh(gh)     = ± 40.66 (mm)

________________________________________________________

                          Ngày 24 Tháng 07 Năm 2021

Người đo đạc   :

Người tính toán:

Người kiểm tra :

Bài viết trên đây của Việt Thanh Group đã hướng dẫn bình sai lưới độ cao bằng phần mềm HHmaps chính xác nhất, hy vọng nội dung trên sẽ hữu ích với các kỹ sư trong công tác xử lý số liệu khảo sát ngoài thực địa.

Việt Thanh Group là đơn vị cung cấp các thiết bị đo đạc chính hãng như: Máy thuỷ bình, máy toàn đạc, máy GNSS RTK, máy bay UAV RTk …phục vụ cho công tác khảo sát địa chất các công trình, dự án một cách chính xác. Quý khách hàng có nhu cầu vui lòng liên hệ Việt Thanh Group để được hỗ trợ và tư vấn nhanh nhất.
