Máy GPS RTK Satlab Eyr là một thiết bị GNSS RTK tiên tiến trên thị trường với thiết kế nhỏ gọn, phần cứng mạnh mẽ, tích hợp nhiều công nghệ tiên tiến. Thiết bị nổi bật với camera kép, IMU60, khả năng kết nối và truyền dữ liệu tốt.
Thiết kế nhỏ gọn, chịu lực tốt
![thiết kế Satlab EYR](https://viet-thanh.vn/wp-content/uploads/2023/05/thiet-ke-satlab-eyr-1000x483.webp)
Mặc dù Satlab Eyr có rất nhiều cảm biến và vật liệu trên bo mạch, thiết bị vẫn được thiết kế rất nhỏ gọn, chỉ 130mm x 79mm cùng với 2 camera. Thiết bị được đánh giá nhỏ hơn một bộ thu GNSS thông thường trên thị trường.
Lớp vỏ của Satlab Eyr bằng hợp kim ma-giê nhưng trọng lượng máy chỉ nặng 970 gam (bao gồm cả PIN bên trong) giúp thiết bị cực kỳ nhẹ và thuận tiện khi mang theo đến nhiều loại địa hình. Satlab cũng thiết kế thêm chức năng NFC trên bo mạch cho phép người dùng kết nối giữa ăng-ten và bộ điều khiển chỉ bằng một lần chạm.
Ngoài ra, chức năng một nút của Satlab Eyr cho mọi thao tác giúp thao tác liền mạch, dễ sử dụng với thời lượng pin 14 giờ giúp thiết bị hoạt động hiệu quả ở nhiều địa hình.
Khu vực nút nguồn và đèn tín hiệu

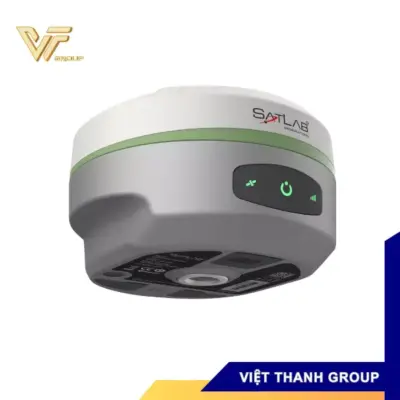

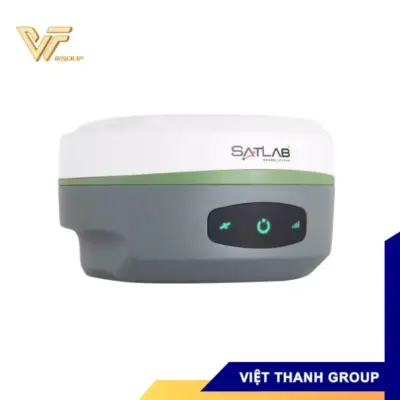

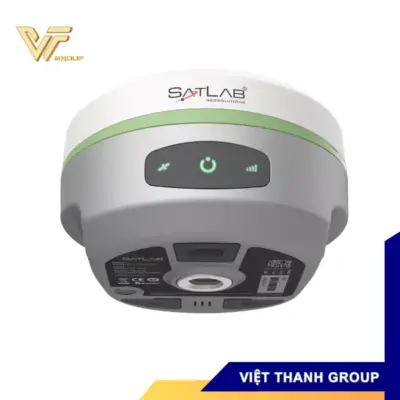

Máy GPS 2 tần số RTK Satlab Eyr thiết kế 2 camera kép ở phần mặt trước và phần dưới của máy. Ngoài ra, khu vực đèn tín hiệu của máy được bố trí như sau:
![ảnh Satlab Eyr](https://viet-thanh.vn/wp-content/uploads/2023/05/anh-eyr.webp)
1.ĐÈN TÍN HIỆU VỆ TINH
- Tắt: không thu được tín hiệu vệ tinh
- Đèn nháy đỏ: nhận vệ tinh nhưng không FIXED
- Màu xanh lục: đã FIXED
- Đèn nháy đỏ và xanh lá cây xen kẽ: bo mạch chủ khác thường
2.NÚT NGUỒN
- Để khởi động: Ấn giữ nút nguồn 2 giây
- Để tắt máy: Ấn giữ nút nguồn 2 giây đến khi nghe âm thanh Power Off rồi ấn thêm lần nữa để xác nhận.
3.ĐÈN BÁO PIN
- Màu xanh lục: mức pin giữa 30% ~ 100
- Màu xanh lục nhấp nháy: mức pin giữa 10% ~ 30%
- Đèn nháy đỏ: mức pin dưới 10%
Điểm nổi bật của Satlab Eyr
![ảnh Satlab Eyr](https://viet-thanh.vn/wp-content/uploads/2023/05/yt-eyr.webp)
Trang bị 2 camera

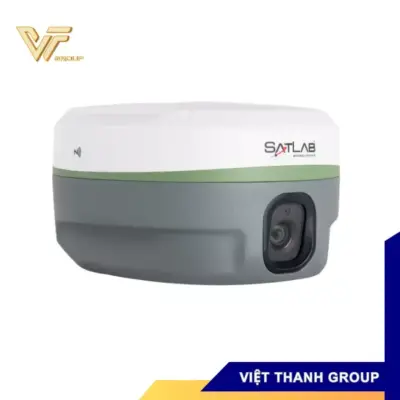

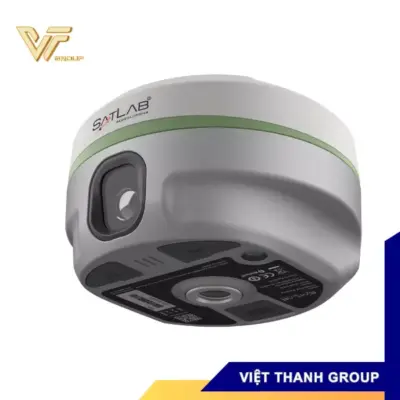

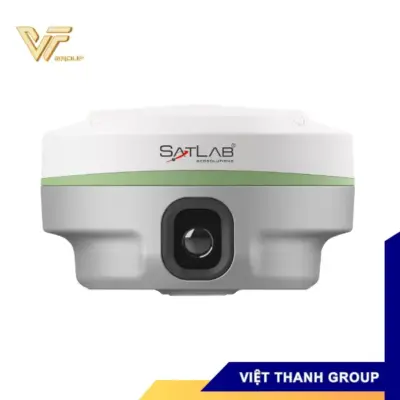

Satlab Eyr được trang bị tới tận 2 Camera với độ phân giải cao gồm Camera phía trước 5MP giúp cho việc thu thập dữ liệu tốt hơn mà không cần phải lại gần mục tiêu, Camera phía dưới 2MP giúp cho việc xác định vị trí điểm bố trí nhanh hơn và tiện lợi hơn. Đây cũng là điểm nổi bật của Satlab Eyr so với các thiết bị khác.
![ảnh Satlab Eyr](https://viet-thanh.vn/wp-content/uploads/2023/05/ket-noi-eyr-1.webp)
Khả năng nhận và truyền dữ liệu Satlab Eyr
Kết hợp với phần mềm SatSurv và bộ điều khiển cầm tay màn hình lớn SHC55, Eyr đạt được hiệu suất tốt hơn khi đo đạc và khảo sát thực địa. Chuyển dữ liệu khảo sát từ Eyr vào phần mềm SATLAB GeoBiz Solutions để xử lý dữ liệu nhanh chóng và dễ dàng.
Các tính năng chính
![icon modun rtk](https://viet-thanh.vn/wp-content/uploads/2023/04/icon-modun-rtk.png)
Module RTK hiện đại, có thể bắt 1698 kênh
![icon vệ tinh](https://viet-thanh.vn/wp-content/uploads/2023/04/icon-ve-tinh-1.png)
Theo dõi 1698 kênh và tất cả các vệ tinh GPS/ BDS/ Galileo/ SBAS/ QZSS/ IRNSS
![Web Ui](https://viet-thanh.vn/wp-content/uploads/2023/04/icon-web-ui.png)
Web UI dễ sử dụng
![Radio](https://viet-thanh.vn/wp-content/uploads/2023/04/icon-radio.png)
Radio trong bắt 114 kênh
![NCF](https://viet-thanh.vn/wp-content/uploads/2023/04/icon-ncf.png)
NFC
![độ tương thích](https://viet-thanh.vn/wp-content/uploads/2023/04/icon-do-tuong-thich.png)
GPS RTK Satlab Eyr có độ tương thích cao với các loại máy GPS RTK khác
Công nghệ định vị hình ảnh mới
Satlab EYR sử dụng máy ảnh làm hướng dẫn quan sát khi bạn ở xa điểm muốn quan sát cũng như khi đến gần mục tiêu, thiết bị sẽ tự động chuyển camera hướng xuống dưới và cung cấp cho bạn hình ảnh trực quan về điểm trên màn hình bằng dấu chấm màu đỏ.
Công nghệ đo không tiếp xúc mới của máy Satlab Eyr đã nâng cao đáng kể phạm vi GNSS sẵn có, xử lý hình ảnh hiệu suất cao dựa trên Android. Ngoài ra, bộ điều khiển của thiết bị thu thập dữ liệu tọa độ theo thời gian thực có thể hoạt động từ khoảng cách 2 -15m với độ chính xác 2-4cm.
Có nhiều trường hợp người khảo sát không thể đo được vị trí chính xác của một điểm do môi trường không thuận lợi. Điều này có thể là do môi trường nguy hiểm, động vật nguy hiểm, các khu vực không an toàn để đi vào như trạm phụ, khu vực có mái che rộng lớn…
Với tất cả các loại tình huống này, Eyr có thể hoạt động tốt và nâng cao hiệu quả của bạn.
Tính năng nổi bật khác
![định vị icon](https://viet-thanh.vn/wp-content/uploads/2023/05/dinh-vi-icon.png)
Trang bị công nghệ chống nhiễu đa tần số và công nghệ lọc thích ứng nhiều bước để đảm bảo tín hiệu mạnh, dữ liệu chất lượng cao, Fix nhanh và độ chính xác cao, có thể đo đạc ở khu vực đồi núi, địa hình khó khăn.
Nhờ đó, Satlab Eyr được ứng dụng làm việc trong nhiều khu vực địa hình.
![bù nghiêng imu](https://viet-thanh.vn/wp-content/uploads/2023/05/bu-nghieng-icon.png)
![Công nghệ hifix](https://viet-thanh.vn/wp-content/uploads/2023/05/hi-fix-icon.png)
Công nghệ HiFix- Làm việc ngay cả khi mất kết nối
Công nghệ Hi-Fix của máy GNSS RTK Satlab cho phép kết nối liên tục và cho kết quả chất lượng ngay cả khi bạn mất tín hiệu khi đang sử dụng trạm gốc RTK hoặc mạng VRS trong những trường hợp khắc nghiệt. Điều này giúp Eyr có thể làm việc liên tục trong thời gian ngắn kể cả khi mất tín hiệu.
Kết nối của máy GPS RTK Satlab Eyr
![Radio](https://viet-thanh.vn/wp-content/uploads/2023/04/icon-radio.png)
Kết nối Radio
- Tần số: 410-470MHz; Số kênh: 116
- Công suất phát: 0.5 W / 1 W / 2 W Hi-Target Advanced Radio
- Giao thức: HI-TARGET, TRIMTALK450S, TRIMMARK III, TRANSEOT, SATEL-3AS, etc.
- Tầm xa: 3~5km, hoặc 5~8km trong điều kiện lý tưởng.
![Kết nối 4G](https://viet-thanh.vn/wp-content/uploads/2023/04/ket-noi-4G.png)
Kết nối 3G, 4G
Máy GPS RTK Satlab Eyr sử dụng sim micro, có thể kết nối 3G, 4G thuận tiện cho việc đo base ở những khu vực sóng khỏe.
![icon wifi](https://viet-thanh.vn/wp-content/uploads/2023/05/wifi-icon.png)
Kết nối Wifi
Satlab Eyr là thiết bị dễ dàng kết nối Wifi với trình duyệt Web UI. Người dùng dễ dàng kiểm tra tình trạng thiết bị, chế độ làm việc, cập nhật firm ware và tải dữ liệu thô.
![icon bluetooth](https://viet-thanh.vn/wp-content/uploads/2023/05/bluetooth-icon.png)
Kết nối Bluetooth
Kết nối bluetooth giúp liên kết sổ tay và thiết bị nhanh chóng, ổn định.
![NCF](https://viet-thanh.vn/wp-content/uploads/2023/04/icon-ncf.png)
Kết nối NFC
Khả năng chống chịu
Satlab Eyr là thiết bị GNSS RTK công nghệ mới, được trang bị nhiều công nghệ nổi bật như: khả năng chống chịu nước, bụi, hoạt động hiệu quả ở nhiều khu vực địa hình, môi trường khắc nghiệt.
![icon ip68](https://viet-thanh.vn/wp-content/uploads/2023/05/icon-chong-va-dap-2.webp)
Chống bụi/nước IP68
- Chống bụi và chống nước hoàn toàn, chịu được 1m ngâm sâu trong khoảng thời gian nhất định.
![icon khả năng chịu nhiệt](https://viet-thanh.vn/wp-content/uploads/2023/05/icon-kha-nang-chiu-nhiet.webp)
Chịu nhiệt
• Nhiệt độ hoạt động: -30℃~+70℃
• Nhiệt độ bảo quản: -40℃~+80℃
![icon chống va đập](https://viet-thanh.vn/wp-content/uploads/2023/05/icon-chong-va-dap-1.webp)
Chống va đập
- Chịu được lực rơi từ sào 2m hoặc lực rơi tự do từ độ cao 1.2m xuống nền bê tông.
Ứng dụng chính của Satlab Eyr
Ứng dụng trong 3D tạo mô hình – 3D-Modeling
Satlab EYR không chỉ cung cấp trải nghiệm tốt trong việc khảo sát và khoanh vùng mà còn cung cấp cách để người dùng tạo mô hình 3D trong nhiều phần mềm của bên thứ ba. Để đặt tên cho một hình ảnh thu được. Người dùng càng có nhiều chi tiết về đối tượng thì họ càng có thể đưa ra quyết định chính xác hơn trong thiết kế của mình.
![máy gps rtk satlab eyr](https://viet-thanh.vn/wp-content/uploads/2023/12/may-gps-rtk-satlab-eyr.jpg)
![máy gps rtk satlab eyr](https://viet-thanh.vn/wp-content/uploads/2023/12/may-gps-rtk-satlab-eyr-2.jpg)
Chức năng vẽ CAD nâng cao
Chức năng vẽ CAD nâng cao trong máy GNSS RTK Satlab Eyr cung cấp nhiều ứng dụng CAD toàn diện hơn với khả năng hỗ trợ vẽ và tùy chỉnh chi tiết nội dung trong bộ điều khiển SHC55 màn hình cảm ứng, hỗ trợ khách hàng tạo ra các ứng dụng dữ liệu đo lường thân thiện hơn với người dùng.
Bộ Rover Satlab Eyr đầy đủ
Dưới đây là bộ Rover Satlab Eyr đầy đủ do Việt Thanh Group cung cấp. Để được tư vấn phương án phù hợp nhất với công việc, quý khách liên hệ hotline: 0972 819 598.
STT | THIẾT BỊ | SỐ LƯỢNG |
01 | Thùng nhựa đựng máy | 01 |
02 | Máy thu GNSS Satlab Eyr | 01 |
03 | Bộ nạp pin kép cho Eyr + SHC55 | 01 |
04 | Antena UHF | 01 |
05 | Bộ điều khiển cầm tay SHC55 | 01 |
06 | Kẹp sổ tay có gắn địa bàn | 01 |
07 | Sào Cacbon cho máy Eyr | 01 |
08 | Mã trạm Cors sử dụng tạm thời (do Cục đo đạc lắp đặt) | Miễn phí |
09 | Máy chính hãng được cập nhật và nâng cấp phần mềm miễn phí. | Miễn phí |
