Máy khảo sát địa hình GNSS RTK tốt nhất

25/05/2024
40 lượt xem

Máy khảo sát địa hình GNSS RTK là một trong những thiết bị được ứng dụng nhiều trong công tác khảo sát địa hình ngoài thực địa. Thế nhưng để lựa chọn được một chiếc máy phù hợp với nhu cầu công việc của các kỹ sư là không hề đơn giản. Bài viết sau đây của Việt Thanh Group sẽ điểm qua một số máy khảo sát địa hình GNSS RTK được các kỹ sư tin dùng nhất hiện nay.

máy khảo sát địa hình

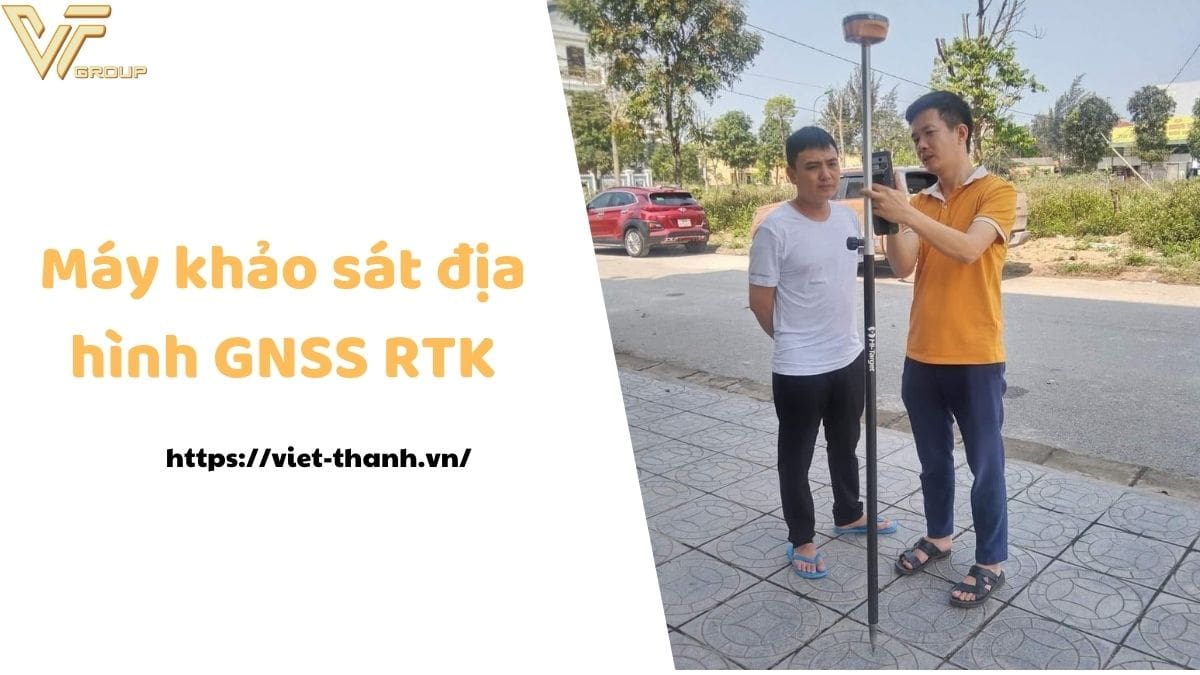

Thiết bị GNSS RTK giúp công tác khảo sát địa hình đạt kết quả cao

Máy khảo sát địa hình GNSS RTK là gì?

Thiết bị khảo sát địa hình (hay còn gọi là máy khảo sát địa hình GNSS RTK) là một thiết bị ứng dụng công nghệ đo GNSS, giúp các kỹ sư khảo sát địa hình đơn giản, nhanh chóng kể cả ở những nơi địa hình trắc trở, rút ngắn thời gian đo đạc trên thực địa. Đối với lĩnh vực trắc địa, các phép đo đạc sử dụng công nghệ GNSS đều cho kết quả nằm trong một hệ tọa độ được thống nhất trên toàn thế giới và dữ liệu thu được ở dạng số giúp dễ chuyển đổi sang các hệ tọa độ quốc gia khác nhau.

Khi khảo sát địa hình ngoài thực địa nếu các kỹ sư cần đo đạc không yêu cầu độ chính xác quá cao cũng như chưa có tọa độ VN2000 làm gốc thì có thể áp dụng biện pháp đo đạc qua trạm Cors để đo đạc nhanh chóng, phụ kiện kèm theo cũng tương đối gọn nhẹ.

Trong trường hợp khi khảo sát địa hình cần độ chính xác cao và đo đạc nhanh chóng thì các kỹ sư nên lưu ý cần bộ máy GPS gồm 01 máy tĩnh (BASE) đặt tại điểm gốc (điểm mốc địa chính nhà nước hoặc đường chuyền hạng IV trong công trình), được cài đặt tọa độ điểm gốc (VN-2000) và các tham số tính chuyển từ hệ toạ độ quốc tế WGS-84 về hệ toạ độ VN-2000, có thể một hay nhiều máy động (ROVER) đặt tại điểm cần xác định toạ độ. Các máy GNSS RTK sẽ  đồng thời thu tín hiệu từ vệ tinh và thu tín hiệu được phát đi từ điểm gốc đặt máy Base. Chúng ta có thể lựa chọn phương pháp đo động khác nhau là RTK ( đo động xử lý ngay) hay PPK ( đo động xử lý sau).

>> Xem thêm Cách tính chi phí khảo sát địa hình và thiết bị hỗ trợ

máy khảo sát địa hình
Lưu ý khi cài đặt máy khảo sát địa hình GNSS RTK

Lưu ý cài đặt máy khảo sát địa hình GNSS RTK ngoài thực tế

Cài đặt máy khảo sát địa hình GNSS khi đo RTK

  • Trạm tĩnh phải có độ chính xác từ DC trở lên, trạm tĩnh phải được đặt ở vị trí cao, thông thoáng
  • Khoảng cách giữa trạm tĩnh và trạm động không được quá 12km
  • Cả trạm tĩnh và trạm động đều phải được cài đặt tham số để tính toán chuyển từ hệ WGS-84 về hệ tọa độ VN2000 theo quy định của bộ tài nguyên, môi trường ( Quyết định số 05/2007/QĐ-BTNMT ngày 27/2/2007)

Thông số kỹ thuật cần đảm bảo

  • Số vệ tinh: Svs ≥ 4
  • Chế độ trạng thái (lời giải) Status: Fixd
  • Sai số vị trí điểm Mp: HRMS ≤ Sai số xác định vị trí góc ranh
  • Đối với các khu vực đo chi tiết áp dụng công nghệ GPS-RTK thì không cần thành lập lưới đo vẽ các cấp. Kết quả đo được trút vào máy tính và lưu file làm kết quả đo chi tiết.

Độ chính xác cần đạt tới khi đo RTK

Đo tĩnh

  • Sai số mặt phẳng đạt: 25mm +1ppm Rms
  • Sai số cao độ đạt: 5mm + 1ppm Rm

Đo RTK

  • Sai số vị trí điểm: 10mm + 1ppm Rms
  • Sai số cao độ : 20mm + 1ppm Rms

>> Xem thêm Các yếu tố ảnh hưởng đến kết quả đo GPS RTK và cách giải quyết

máy khảo sát địa hình
Ứng dụng máy khảo sát địa hình GNSS RTK ngoài thực tế

Ứng dụng của máy khảo sát địa hình GNSS RTK

Máy khảo sát địa hình GPS RTK là một thiết bị chuyên dụng cho công tác khảo sát địa hình, ứng dụng trong đo đạc địa chính, thành lập bản đồ. Các thiết bị này thường được sử dụng để:

  • Khảo sát, giúp thành lập lưới khống chế tọa độ với độ chính xác cao.
  • Phục vụ công tác thành lập bản đồ địa hình, địa chính nhờ vào khả năng đo điểm chi tiết.
  • Hỗ trợ công tác chuyển điểm thiết kế đưa ra thực địa với khả năng bố trí điểm.
  • Bố trí đường cong, giao hội, tính diện tích.

Ngoài ra, tùy thuộc vào dòng máy, thương hiệu mà thiết bị khảo sát địa hình GPS sẽ được tích hợp thêm những tính năng tối ưu hơn.

Máy khảo sát địa hình GNSS RTK tốt nhất hiện nay

Máy khảo sát địa hình GNSS RTK được nhiều kỹ sư ưa chuộng nhất đến từ các model của hai thương hiệu Hi-Target (Trung Quốc), Satlab (Thuỵ Điển) bởi tính năng đa dạng, giá thành phù hợp và sử dụng cho nhiều mục đích khác nhau.

Trong đó, sản phẩm máy khảo sát địa hình GNSS RTK nổi bật như: Hi-Target vRTK, V500, V200, iRTK5….Satlab EYR, Satlab Freyja…

SALE
6%
Giá gốc là: 146.800.000₫.Giá hiện tại là: 138.000.000₫.
SALE
5%
Giá gốc là: 105.000.000₫.Giá hiện tại là: 99.500.000₫.
Mới
SALE
5%
Giá gốc là: 98.450.000₫.Giá hiện tại là: 93.500.000₫.
SALE
1%
Giá gốc là: 126.500.000₫.Giá hiện tại là: 125.000.000₫.
SALE
6%
Giá gốc là: 115.000.000₫.Giá hiện tại là: 108.000.000₫.
SALE
11%
Giá gốc là: 73.000.000₫.Giá hiện tại là: 65.000.000₫.

Bài viết trên đây của Việt Thanh Group đã cung cấp kiến thức về máy khảo sát địa hình. Hy vọng với những thông tin mà Việt Thanh Group cung cấp giúp các kỹ sư lựa chọn được máy khảo sát địa hình GPS RTK phù hợp nhất.

Việt Thanh Group là đơn vị phân phối các thiết bị đo đạc chính hãng đến từ các thương hiệu như: Hi-Targert, Satlab…Quý khách hàng vui lòng liên hệ để được tư vấn và hỗ trợ báo giá sản phẩm nhanh nhất.
