Đường đồng mức hay còn gọi là đường bình độ, là một yếu tố quan trọng trong bản đồ địa hình, giúp mô tả sự thay đổi độ cao và cấu trúc bề mặt của địa hình. Đường bình độ biểu thị các điểm có cùng độ cao trên một bề mặt địa hình, cho phép người sử dụng bản đồ dễ dàng nhận biết được độ dốc, độ cao và các đặc trưng của địa hình. Đối với bản đồ địa hình quốc gia tỷ lệ lớn như 1:50.000 hoặc 1:100.000, việc quy định về đường đồng mức cần tuân thủ nghiêm ngặt theo các quy định và tiêu chuẩn do Bộ Tài nguyên và Môi trường ban hành.
Để đảm bảo độ chính xác và chi tiết trong đo đạc, quy định về đường đồng mức, việc áp dụng các thiết bị đo đạc hiện đại như máy thủy bình và máy toàn đạc điện tử là điều cần thiết.
Quy định về đường đồng mức
Quy định về đường đồng mức bao gồm quy định về khoảng cao và quy định về khoảng cao đều cho đường đồng mức sâu.
Quy định về khoảng cao đường đồng mức và đường đồng mức sâu cơ bản
Theo Thông tư 06/2022/TT-BTNMT về Quy chuẩn kỹ thuật quốc gia về bản đồ địa hình quốc gia tỷ lệ 1:50.000, 1:100.000 do Bộ trưởng Bộ Tài nguyên và Môi trường ban hành, quy định về khoảng cao đường bình độ và đường bình độ sâu cơ bản được nêu rõ trong Tiểu mục 2.6, Mục 2. Cụ thể, các loại đường bình độ và đường bình độ sâu được thể hiện trên bản đồ bao gồm:
- Đường bình độ cơ bản: Được sử dụng phổ biến trên các bản đồ địa hình, với khoảng cao đều phụ thuộc vào độ dốc địa hình.
- Đường bình độ nửa khoảng cao đều: Là đường bình độ có độ cao thấp hoặc cao hơn đường bình độ cơ bản 1/2 khoảng cao đều.
- Đường bình độ phụ: Được sử dụng trong các trường hợp địa hình đặc biệt, giúp mô tả các khu vực có độ dốc thoải mà đường bình độ cơ bản không thể hiện rõ.
- Đường bình độ nháp: Sử dụng để biểu thị khu vực địa hình không ổn định như cồn cát, đụn cát hoặc những vùng có dữ liệu không đủ tin cậy.
Đối với đường bình độ sâu, tương tự như đường bình độ trên mặt đất, các loại đường này được phân chia thành:
- Đường bình độ sâu cơ bản
- Đường bình độ sâu nửa khoảng cao đều
- Đường bình độ sâu phụ
Khoảng cao đều của các đường bình độ sâu được xác định dựa trên độ dốc của đáy biển và độ sâu của vùng khảo sát.

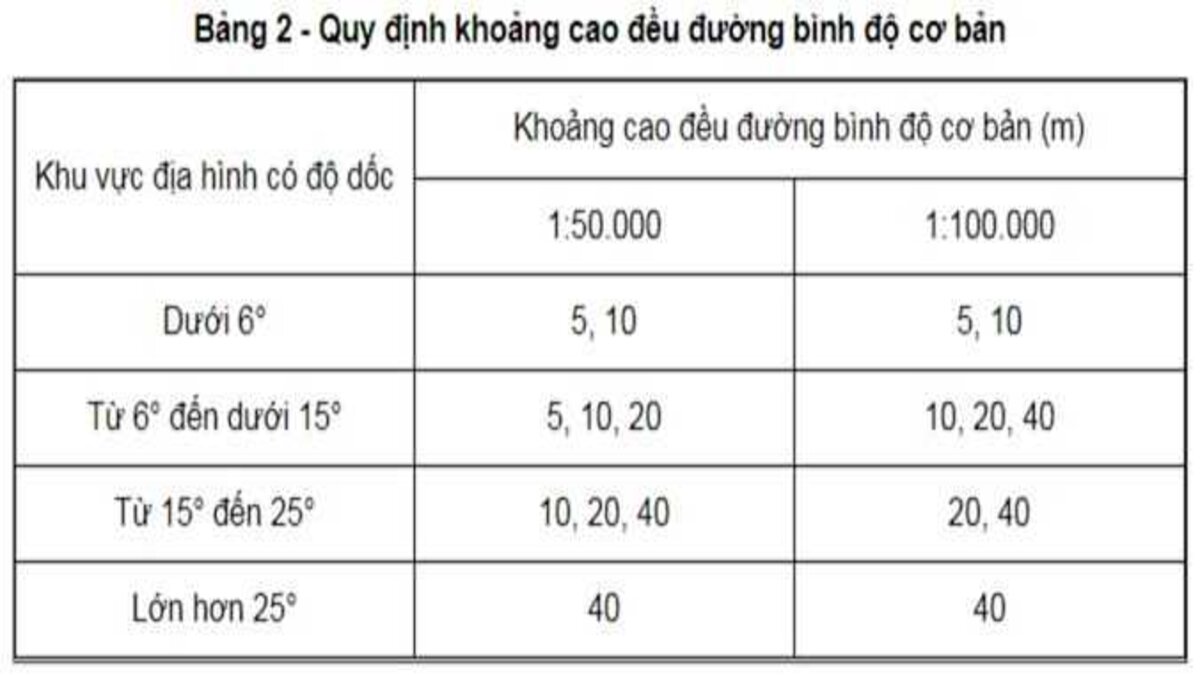

Bảng quy định khoảng cao đều cho đường bình độ cơ bản
Khoảng cao đều cho đường bình độ cơ bản trên bản đồ địa hình quốc gia tỷ lệ 1:50.000 và 1:100.000 được xác định theo độ dốc địa hình, cụ thể theo các thông số sau:
- Độ dốc dưới 2%: Khoảng cao đều là 10m.
- Độ dốc từ 2% đến 5%: Khoảng cao đều là 5m.
- Độ dốc từ 5% đến 10%: Khoảng cao đều là 2m.
- Độ dốc trên 10%: Khoảng cao đều là 1m.
Các đường bình độ cơ bản được thể hiện bằng nét đậm hơn để dễ nhận biết. Cứ sau 4 đường bình độ cơ bản sẽ có một đường bình độ cái, đóng vai trò làm mốc độ cao.
>> Xem thêm: Tìm hiểu chi tiết: Cách vẽ đường đồng mức trong trắc địa
Trường hợp sử dụng hai khoảng cao đều trên cùng một bản đồ
Trong một số trường hợp đặc biệt, khi địa hình có sự thay đổi đột ngột về độ dốc hoặc độ sâu, trên cùng một mảnh bản đồ có thể sử dụng hai khoảng cao đều cho đường bình độ. Tuy nhiên, việc sử dụng hai khoảng cao đều phải được quy định rõ trong thiết kế kỹ thuật – dự toán và cần ghi chú cụ thể ngoài khung bản đồ.
Quy định về khoảng cao đều cho đường bình độ sâu cơ bản
Tương tự như địa hình trên cạn, đáy biển cũng có sự biến đổi phức tạp về độ sâu và độ dốc. Đối với vùng đáy biển có độ dốc lớn, đường bình độ sâu cơ bản sẽ có khoảng cao đều lớn hơn so với các khu vực có độ dốc nhỏ. Quy định về khoảng cao đều cho đường bình độ sâu cơ bản cũng được đưa ra nhằm đảm bảo tính chính xác trong quá trình thể hiện địa hình dưới biển.
Bảng quy định về khoảng cao đều đường bình độ sâu cơ bản:
>> Xem thêm: Lấy đường đồng mức từ Google Earth như thế nào?
Vai trò của đường đồng mức trong khảo sát địa hình
Đường đồng mức đóng vai trò quan trọng trong việc thể hiện đặc điểm địa hình trên bản đồ. Đặc biệt, trong các dự án quy hoạch xây dựng, khảo sát địa chất, và nông nghiệp, việc xác định đúng đường đồng mức giúp cho việc đưa ra các phương án thiết kế hợp lý và tiết kiệm chi phí.
Thiết bị như máy thủy bình và máy toàn đạc điện tử đã đóng góp không nhỏ vào việc đo đạc và xác định chính xác độ cao các điểm trên mặt đất. Nhờ các công nghệ này, việc lập bản đồ địa hình trở nên dễ dàng và hiệu quả hơn, từ đó tạo ra những bản đồ chi tiết với độ chính xác cao, phục vụ cho nhiều lĩnh vực khác nhau trong đời sống và sản xuất.
>>> Xem thêm: máy thủy bình Sokkia, máy thủy bình Satlab, máy thủy bình Topcon, máy thủy bình Nikon, máy thủy bình Hi-target,…đặc biệt là các dòng máy Satlab SAL32, Topcon AT-B4A, Nikon AC-2S, Hi-target HT32, Sokkia B40A,… hỗ trợ trong đo đạc đường bình độ.
Những quy định về đường đồng mức, khoảng cao đều đường bình độ và đường bình độ sâu cơ bản trong bản đồ địa hình quốc gia tỷ lệ 1:50.000 và 1:100.000 đã được quy định rõ ràng trong Thông tư 06/2022/TT-BTNMT. Những quy định này không chỉ giúp đảm bảo tính chính xác và đồng nhất của các bản đồ địa hình, mà còn góp phần hỗ trợ các dự án quy hoạch và xây dựng có liên quan.
Việc áp dụng các thiết bị đo đạc như máy thủy bình và máy toàn đạc điện tử trong quá trình khảo sát địa hình là yếu tố then chốt giúp các kỹ sư và nhà thiết kế có thể xác định chính xác các yếu tố về độ cao, độ dốc và đặc điểm địa hình, từ đó tạo ra những bản đồ địa hình phục vụ cho các mục đích nghiên cứu, quy hoạch và phát triển.
