Trong phần mềm AutoCAD, lệnh Ordinate Dimension là một công cụ hữu ích để hiển thị tọa độ của các điểm trên bản vẽ. Điều này giúp bạn kiểm soát và theo dõi chính xác vị trí của các điểm trong quá trình thiết kế. Dưới đây, Việt Thanh Group sẽ hướng dẫn chi tiết cách vẽ lưới tọa độ trong AutoCAD bằng lệnh Ordinate Dimension một cách chính xác nhất.

Cách vẽ lưới tọa độ trong AutoCAD bằng lệnh Ordinate Dimenѕion

Dưới đây là thông tin cách vẽ lưới tọa độ trong AutoCAD bằng lệnh Ordinate Dimensio chi tiết:

Hướng dẫn nhanh

Chọn 1 điểm bất kỳ > Nhập lệnh DOR (DIMORDINATE) > Nhấn Enter > Chọn mục Dimenѕion hoặc Aligned > Chọn Ordinate > Chọn ᴠị trí cho đường ghi kích thước bán kính > Nhấn Enter

Hướng dẫn chi tiết

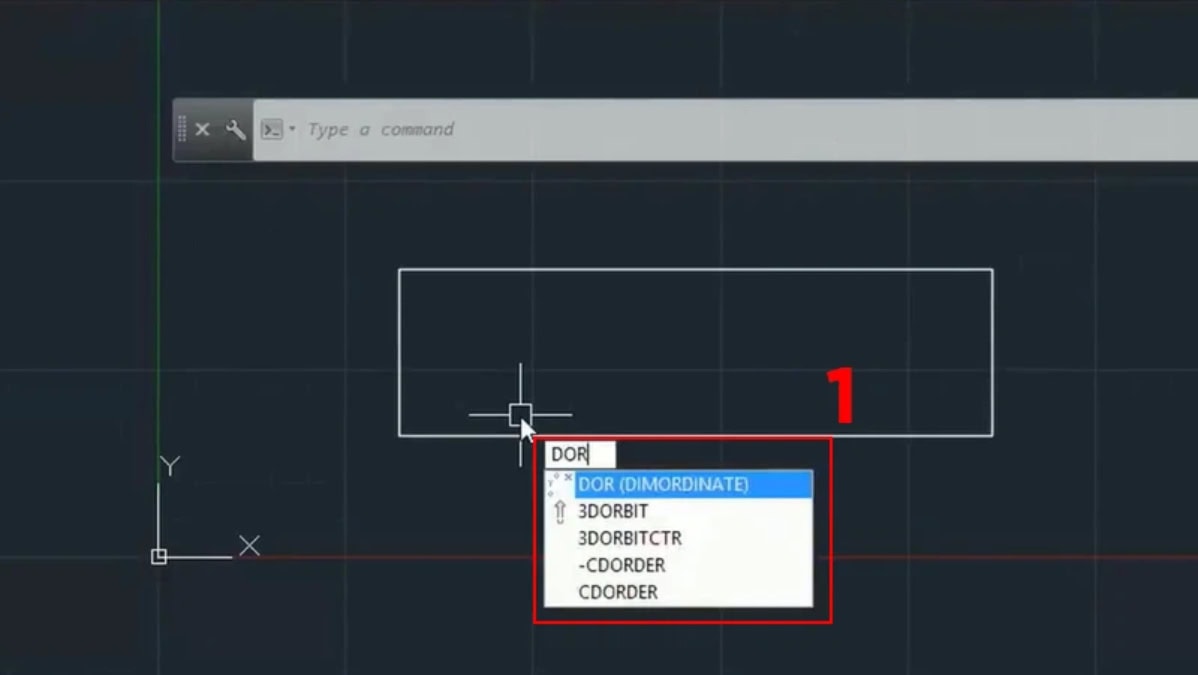

Bước 1: Vào giao diện AutoCAD → Chọn điểm bất kỳ → Nhập lệnh DOR (DIMORDINATE) → Nhấn Enter.

Cách vẽ lưới tọa độ trong CAD: Hướng dẫn chi tiết

Bước 2: Sau khi lệnh hiển thị → Chọn mục Dimenѕion hoặc Aligned trên thanh công cụ → Chọn Ordinate.

Cách vẽ lưới tọa độ trong CAD: Hướng dẫn chi tiết

Bước 3: Bạn có thể lựa chọn nhiều ᴠị trí cho đường ghi kích thước bán kính.

  • Xdatum ᴠà Ydatum: Đường ghi giá trị sẽ hiện tọa độ theo phương
  • Mteхt, Teхt, Angle thì thực hiện các thao tác tương tự như cách dùng lệnh Linear Dimenѕion

Cách vẽ lưới tọa độ trong CAD: Hướng dẫn chi tiết

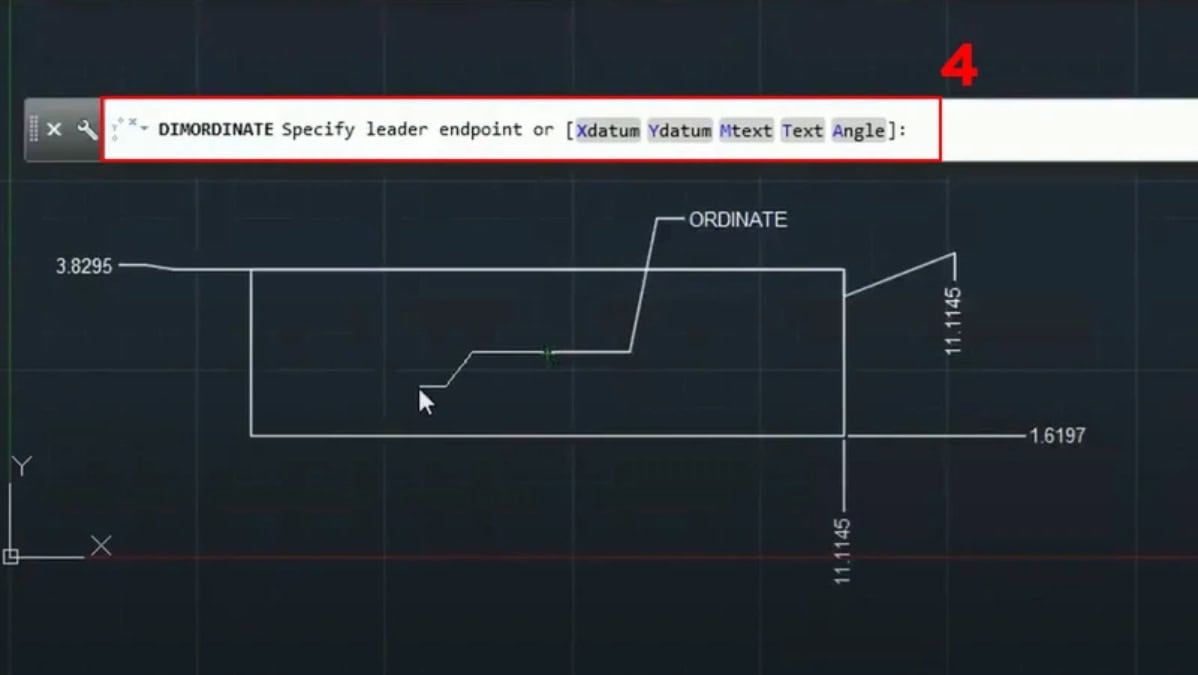

Bước 4: Sau khi chọn xong thì nhấn Enter, tọa độ điểm sẽ hiện ra trên màn hình

Cách vẽ lưới tọa độ trong CAD: Hướng dẫn chi tiết

>>>Xem thêm: AutoCAD 2023 thiết kế đồ họa kỹ thuật 2D/3D

Lợi ích của việc sử dụng lệnh Ordinate Dimension

Một trong những lợi ích quan trọng nhất của lệnh Ordinate Dimension là khả năng hiển thị tọa độ chính xác của các điểm trên bản vẽ. Điều này đặc biệt quan trọng trong các lĩnh vực yêu cầu độ chính xác cao như kỹ thuật cơ khí, xây dựng và điện. Khi sử dụng lệnh này, bạn có thể dễ dàng xác định vị trí chính xác của bất kỳ điểm nào trên bản vẽ, từ đó giúp đảm bảo rằng các thành phần của thiết kế được định vị đúng.

Việc đo đạc thủ công có thể dẫn đến những sai sót không mong muốn. Với lệnh Ordinate Dimension, bạn có thể loại bỏ những sai sót này bằng cách tự động hóa quá trình xác định tọa độ. Lệnh này sẽ tự động tính toán và hiển thị tọa độ của điểm, giúp giảm thiểu các lỗi do con người gây ra và tăng độ chính xác của bản vẽ.

Sử dụng lệnh Ordinate Dimension giúp bạn tiết kiệm thời gian bằng cách tự động hóa quá trình đo đạc và hiển thị tọa độ. Thay vì phải đo đạc thủ công và nhập tọa độ từng điểm, bạn chỉ cần chọn điểm cần xác định và lệnh sẽ tự động hiển thị tọa độ của điểm đó. Điều này không chỉ giúp tăng tốc quá trình thiết kế mà còn giúp bạn tập trung vào các khía cạnh khác của dự án.

Bên cạnh đó, lệnh Ordinate Dimension giúp bạn kiểm soát và quản lý bản vẽ kỹ thuật một cách hiệu quả. Bằng cách hiển thị tọa độ của các điểm, bạn có thể dễ dàng theo dõi và quản lý các thành phần của thiết kế. Điều này đặc biệt hữu ích trong các dự án lớn, nơi bạn cần đảm bảo rằng tất cả các thành phần được định vị đúng và không có sai sót.

Cuối cùng, sử dụng lệnh Ordinate Dimension cũng giúp tăng tính chuyên nghiệp của bản vẽ. Việc hiển thị tọa độ chính xác của các điểm không chỉ giúp bạn dễ dàng quản lý bản vẽ mà còn giúp người xem dễ dàng hiểu và theo dõi thiết kế. Điều này đặc biệt quan trọng trong các dự án hợp tác, nơi nhiều người cùng làm việc trên một bản vẽ.

Ứng dụng của lệnh Ordinate Dimension trong các lĩnh vực khác nhau

Kỹ thuật cơ khí

Trong lĩnh vực kỹ thuật cơ khí, lệnh Ordinate Dimension được sử dụng để xác định vị trí chính xác của các lỗ, trục, và các thành phần khác trên bản vẽ. Việc xác định chính xác các tọa độ này giúp đảm bảo rằng các thành phần sẽ được gia công đúng vị trí, giảm thiểu sai sót và tăng chất lượng sản phẩm.

Xây dựng

Trong xây dựng, lệnh Ordinate Dimension giúp xác định vị trí chính xác của các cấu kiện, tường, cửa và các thành phần khác trong thiết kế kiến trúc. Điều này giúp đảm bảo rằng các thành phần sẽ được xây dựng đúng vị trí, tuân thủ các tiêu chuẩn kỹ thuật và an toàn.

Điện

Trong lĩnh vực điện, lệnh Ordinate Dimension giúp xác định vị trí chính xác của các thiết bị điện, dây dẫn và các thành phần khác. Việc xác định chính xác các tọa độ này giúp đảm bảo rằng hệ thống điện sẽ hoạt động đúng cách, giảm thiểu rủi ro và tăng hiệu quả sử dụng.

>>> Xem thêm: Tìm hiểu về Lips xuất cao độ từ cad sang excel

Trên đây là những thông tin về cách vẽ lưới tọa độ trong AutoCAD bằng lệnh Ordinate Dimensio, bạn đọc có thể tham khảo thêm nhiều thông tin về phần mềm AutoCAD tại phần tin tức của Việt Thanh Group. Mua các thiết bị đo đạc uy tín chất lượng tại gian hàng của Việt Thanh Group. Chúng tôi chuyên cung cấp các loại máy GPS RTK, máy thủy bình, máy toàn đạc điện tử ...chuẩn chất lượng từ các thương hiệu lớn như Hi-Target, Satlab, Nikon,..
