Thiết lập và định hướng trên máy toàn đạc Topcon là công tác quan trọng trong đo vẽ thành lập bản đồ. Trường hợp người dùng quên công tác địnhh hướng trạm máy sẽ khiến máy toàn đạc tự động lấy các số liệu tọa độ và định hướng của lần đo gần nhất để tính toán cho điểm đo hiện tại. Do đó, người dùng cần thiết lập và định hướng trạm máy trước khi đo đạc. Bài viết dưới đây, Việt Thanh Group hướng dẫn các bạn thiết lập và định hướng trạm máy trên máy toàn đạc điện tử TOPCON ES-GM.

Thiết lập trạm máy bằng phương pháp định hướng trên máy toàn đạc Topcon ES-GM

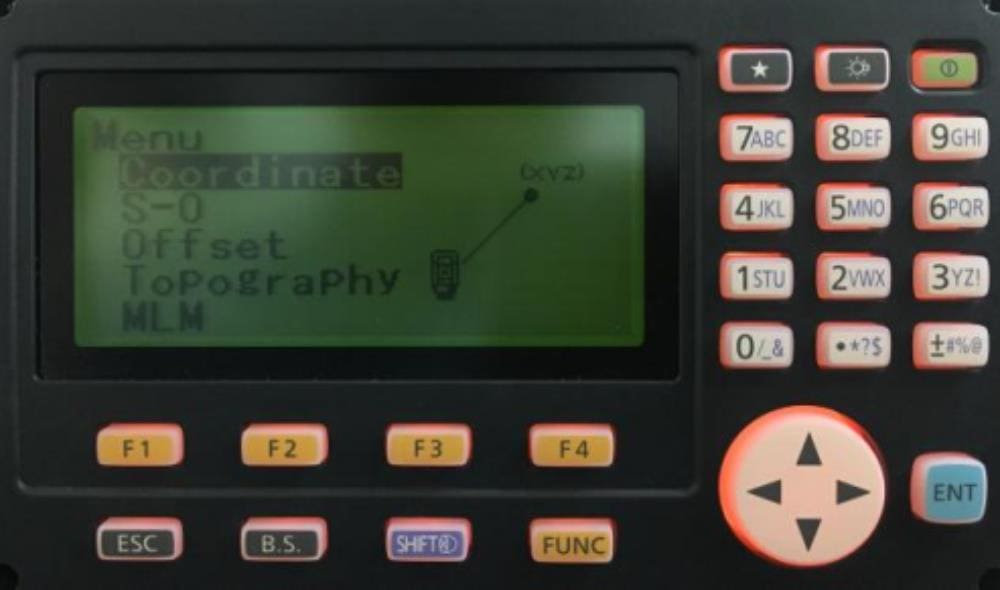

Tại trang [P2] màn hình cơ bản, ta nhấn phím [F1] Menu

cách định hướng trên máy toàn đạc Topcon
Định hướng trên máy toàn đạc TOPCON ES-GM (ảnh 1)

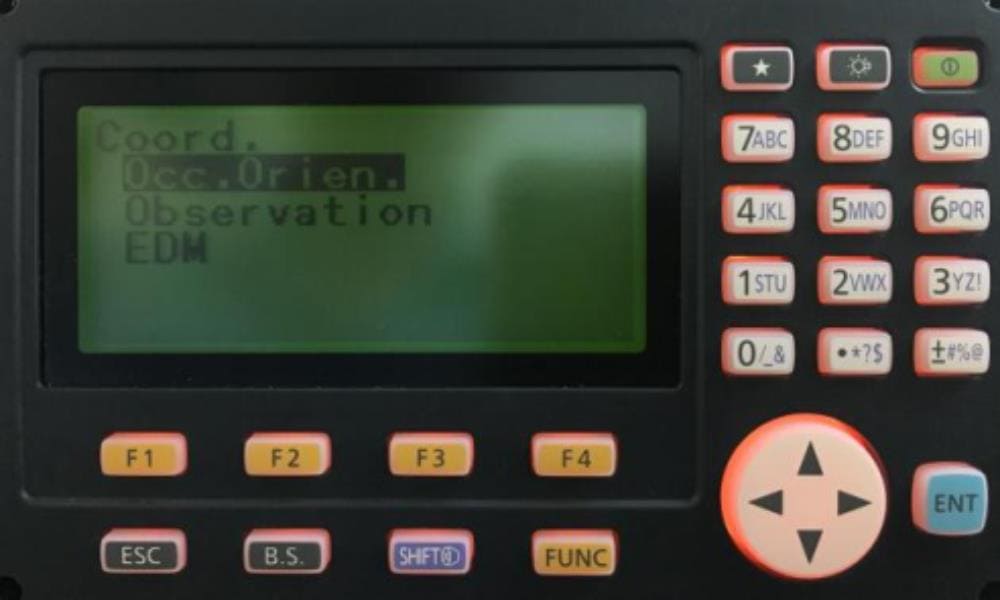

Di chuyển trường bôi đen đến Coordinate, nhấn phím [ENT]

cách định hướng trên máy toàn đạc Topcon
Định hướng trên máy toàn đạc TOPCON ES-GM (ảnh 2)

Người dùng di chuyển trường bôi đen đến Occ.Orien. Sau đó ấn [ENT]

cách định hướng trên máy toàn đạc Topcon
Định hướng trên máy toàn đạc TOPCON ES-GM (ảnh 3)

Lúc này màn hình máy toàn đạc điện tử Topcon ES – GM Series sẽ xuất hiện bảng thông số nhập tọa độ điểm đứng máy

cách định hướng trên máy toàn đạc Topcon
Định hướng trên máy toàn đạc TOPCON ES-GM (ảnh 4)

Chúng ta nhập tọa độ điểm đứng máy, cao độ, tên điểm, chiều cao máy.

– Sau khi nhập xong chúng ta cài đặt điểm định hướng bằng cách:

Cách 1: Nếu người đo đạc định hướng bằng góc:
Chúng ta nhấn phím [F2] BS AZ. Nhập góc định hướng ở dòng HA-R.

cách định hướng trên máy toàn đạc Topcon
Định hướng trên máy toàn đạc TOPCON ES-GM (ảnh 5)

(Chú ý: Góc nhập ở đây là góc phương vị, được tính từ 2 điểm tọa độ: điểm đặt máy và điểm định hướng. Tuy nhiên có những trường hợp đo không cần tọa độ nhà nước mà ta dùng hệ tọa độ giả định thì ta nhập góc phương vị bằng 0º00’00’’)

Sau đó chúng ta bắt gương chính xác và nhấn phím [F4] OK.

Cách 2: Nếu người đo đạc định hướng bằng tọa độ:
Chúng ta nhấn phím [F3] BS NEZ. Sau đó nhập lần lượt toạ độ X,Y,Z

cách định hướng trên máy toàn đạc Topcon
Định hướng trên máy toàn đạc TOPCON ES-GM (ảnh 6)

Như vậy chúng ta đã cài đặt xong trạm máy bằng phương pháp định hướng. Để kiểm tra tọa độ điểm định hướng thực tế có đúng với điểm tọa độ lý thuyết hay không chúng ta vào Observation

cách định hướng trên máy toàn đạc Topcon
Định hướng trên máy toàn đạc TOPCON ES-GM (ảnh 7)

Nhấn phím [ENT]. Màn hình sẽ xuất hiện:

cách định hướng trên máy toàn đạc Topcon
Định hướng trên máy toàn đạc TOPCON ES-GM (ảnh 8)

Sau đó nhấn phím [F4] MEAS để đo kiểm tra.

>>> Bài viết liên quan: Cách giao hội máy toàn đạc Topcon đúng chuẩn, nhanh chóng

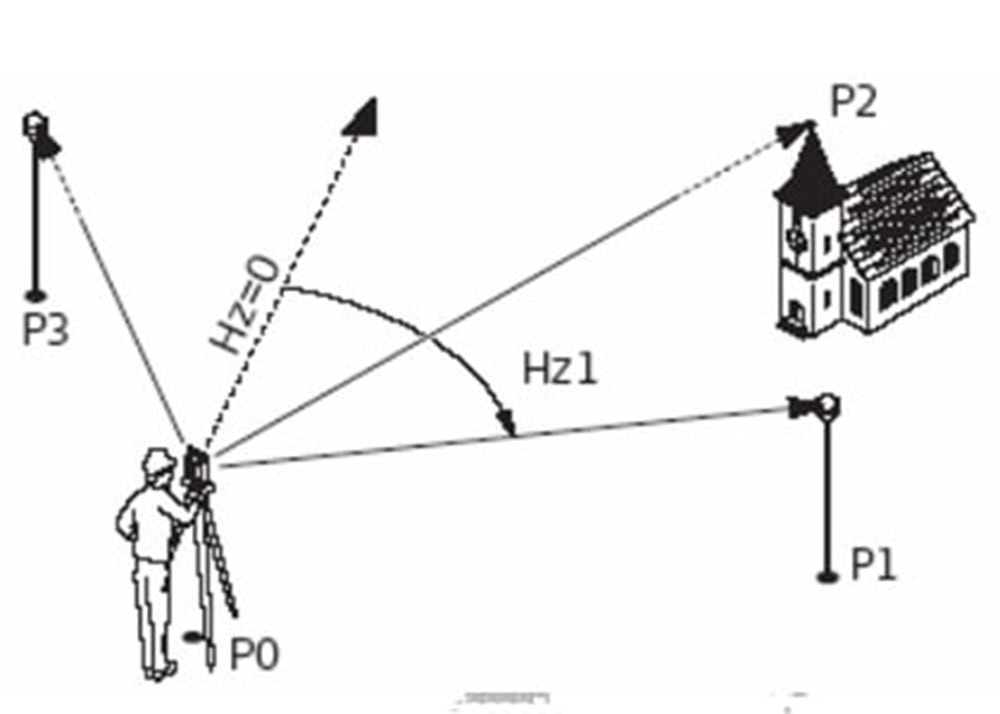

Nguyên lý định hướng trạm máy

nguyên lý định hướng máy toàn đạc Topcon

  • P0 : Điểm trạm máy
  • Các toạ độ đã biết:
    • P1 : Toạ độ điểm đinh hướng thứ 1
    • P2 : Toạ độ điểm đinh hướng thứ 2
    • P2 : Toạ độ điểm đinh hướng thứ 3
  • Tính toán ra:
    • Hz1 : Góc định hướng

Việc nhập vào tọa độ điểm định hướng giúp cho máy có cơ sở định hướng bàn độ ngang khi xác định tọa độ của điểm đo.

Bài viết đã tổng hợp thông tin về cách định hướng trên máy toàn đạc điện tử TOPCON ES-GM. Đây là một trong những kiến thức quan trọng với người kỹ sư trắc địa đặc biệt trong công tác đo vẽ thành lập bản đồ. Bạn đọc tham khảo thêm các tin tức khác về hướng dẫn sử dụng máy toàn đạc, vui lòng theo dõi Việt Thanh Group. Chúng tôi liên tục cập nhật những tin tức chi tiết, mới nhất để bạn đọc theo dõi.

>>> Tham khảo: Cách bố trí điểm trên máy toàn đạc Topcon ES-GM Series
