1. Máy toàn đạc – Thiết bị quan trọng hàng đầu trong lĩnh vực trắc địa
Máy toàn đạc điện tử (còn được gọi là máy đo toàn đạc, máy trắc đạc điện tử, tiếng Anh là Total Station) là thiết bị tích hợp máy kinh vĩ điện tử và bộ đo khoảng cách điện tử (EDM), kết quả đo được biểu thị trên màn hình LCD.
Từ những dữ liệu thu được sau khi đo đạc về đo góc và khoảng cách kết hợp với phần mềm tiện ích trong máy toàn đạc giúp kỹ sư trắc địa tiết kiệm thời gian và công sức lao động. Thông thường, thiết bị được ứng dụng để:
- Đo thu thập số liệu, đo chi tiết.
- Chuyển điểm thiết kế ra thực địa trong xây dựng dân dụng và thiết kế bố trí.
- Đo diện tích.
- Đo gián tiếp khoảng cách.
- Đo Giao hội.
- Các công tác đo đạc tuyến đường.
2. Cấu tạo và nguyên lý hoạt động của máy toàn đạc
2.1. Cấu tạo máy toàn đạc điện tử
Trên thị trường có nhiều dòng máy đo toàn đạc điện tử khác nhau. Mỗi loại máy lại có những điểm khác biệt về thiết kế. Tuy nhiên, về cơ bản hầu hết các dòng sản phẩm máy toàn đạc trên thị trường đều được cấu tạo từ 11 bộ phận chính, bao gồm:
- Bộ phận hiển thị bao gồm bàn phím và màn hình LCD
- Tay cầm điều khiển
- Núm điều quang tiêu cự
- Ống ngắm quan sát
- Bộ phận bọt thủy dài
- Phần núm bấm tháo pin
- Bộ phận vi động đứng
- Bộ phận vi động ngang
- Phần khóa vi động ngang
- Phần khóa vi động đứng
- Phần núm khóa đế máy
2.2. Nguyên lý hoạt động của máy toàn đạc điện tử
Máy toàn đạc điện tử hoạt động dựa trên nguyên lý thu và phát. Theo đó, vị trí đặt máy toàn đạc điện tử sẽ được đặt bộ phận thu phát. Gương sẽ được đặt hệ thống phản hồi tín hiệu. Bộ phận phát tín hiệu sẽ truyền tải tín hiệu về hệ thống phản hồi, khi đó hệ thống phản hồi sẽ xử lí và trả lời lại hệ thống thu của máy.
Khoảng cách cần đo sẽ được xử lý theo công thức: D=vt/2
Trong đó:
- D là khoảng cách cần được đo
- v: Vận tốc truyền tín hiệu (v=3.10^8 m/s)
- t: Là thời gian tín hiệu đi và về.
3. Công dụng của máy toàn đạc
Máy toàn đạc điện tử và máy toàn đạc tự động được ứng dụng trong đo đạc địa hình, khảo sát, xây dựng công trình, cầu đường, đo vẽ bản đồ, bố trí điểm… Trong đó, các công dụng phổ biến của máy toàn đạc là:
- Đo khoảng cách giữa các điểm với nhau. Đặc biệt, cho dù các điểm có cách xa nhau bởi núi; sông cũng đều có thể đo được khoảng cách một cách chính xác nhất.
- Đo khoảng cách trong hệ thống đường truyền, hệ thống lưới khống chế.
- Đo cao độ giữa các điểm để tính cao độ san lấp, đo cao độ đầu cọc.
- Đo đường thẳng của tim, gửi tim trục lên gabari.
- Đo bố trí điểm giúp định vị công trình, bố trí điểm tọa độ một cách nhanh nhất, chính xác nhất.
- Đo khảo sát để khảo sát hiện trạng, xác định tọa độ; vẽ bản đồ trắc địa địa chính, địa hình.
- Đo diện tích và tính khối lượng để tính giá trị vị trí chiều cao thông qua các điểm khống chế.
- Đo đường truyền thông qua kết hợp đo góc và đo khoảng cách.
- Chuyển mốc tọa độ gốc đo được tại thực địa về công trình. Từ đó giúp công trình không bị sai lệch về tọa độ, thuận lợi hơn trong quá trình thi công.
- Đo độ cao không với tới tại các điểm phân bố.
- Đo thông số điểm bị che khuất.
- Đo đường cong tham chiếu và kiểm tra đường cong qua quan sát tọa độ.
- Đo trắc dọc, trắc ngang.
- Đo chiều cao gián tiếp như khoảng cách mặt dốc, chiều cao, chiều rộng giữa các điểm khống chế.
- Dùng làm mặt phẳng tham chiếu cho xác định mặt phẳng.
4. Một số dòng máy toàn đạc phổ biến nhất
Hiện nay trên thị trường có nhiều dòng máy toàn đạc khác nhau, mỗi dòng máy lại có những đặc điểm, tính năng riêng. Dưới đây là danh sách các thương hiệu máy toàn đạc nổi tiếng, được nhiều kỹ sư trắc địa lựa chọn:
4.1. Máy toàn đạc điện tử Hi-Target
Hi-Target là thương hiệu nổi tiếng về cung cấp các sản phẩm hỗ trợ cho công tác trắc địa, đo đạc. Tập đoàn được thành lập vào năm 1999 tại Trung Quốc. Đến nay, đơn vị đã có mặt trên thị trường hơn 25 năm và mang đến thị trường nhiều sản phẩm thiết bị đo đạc có độ chính xác cao.
Hiện nay, Tập đoàn Hi-Target có khoảng 3.300 nhân viên trên toàn thế giới, với mạng lưới thiết lập gồm 28 công ty con, 28 chi nhánh và hơn 200 đối tác tại hơn 60 quốc gia. Hi-Target hiện có 10 trung tâm dịch vụ và 2 trung tâm R&D.
Sản phẩm máy toàn đạc Hi-Target có điểm nổi bật là thiết kế nhỏ gọn, công nghệ mới, độ bền cao. Máy toàn đạc Hi-Target được số đông người tiêu dùng yêu thích nhờ chất lượng ổn định, hệ thống bàn phím – màn hình dễ sử dụng, nhờ đó, máy rút ngắn và tiết kiệm được rất nhiều thời gian khi đo đạc.
4.2. Máy toàn đạc điện tử Nikon
Nikon là một trong những thương hiệu máy trắc đạc phổ thông trên thị trường Việt Nam và nhiều nước trên thế giới. Thương hiệu đến từ Nhật Bản, ra đời từ năm 1932, nổi tiếng với các dòng máy ảnh và thiết bị quang. Sau đó, Nikon đã mở rộng và phát triển thêm nhiều sản phẩm ở các lĩnh vực khác nhau trong đó có máy toàn đạc điện tử.
Máy toàn đạc điện tử hãng Nikon được biết đến nhiều trên thị trường với thiết kế hiện đại, đa dạng công nghệ. Loại thiết bị này được biết đến về độ bền cao, đặc biệt là phần lăng kính rõ nét giúp người dùng quan sát dễ dàng.
Một số loại máy rất được khách hàng ưa chuộng và có giá phù hợp như:
- Máy toàn đạc Nikon Nivo 5M
- Máy toàn đạc Nikon DTM 350
- Máy toàn đạc điện tử Nikon Focus 2
- Máy đo toàn đạc Nikon Nivo 3M
- Máy toàn đạc Nikon Nivo 5C
4.3. Máy toàn đạc điện tử Leica
Leica là một trong những sản phẩm của thương hiệu Leica Geosytems nổi tiếng có trụ sở tại Thụy Sỹ, đơn vị chuyên về các sản phẩm máy đo đạc chất lượng. Máy toàn đạc Leica có độ bền cao, nhiều công năng với giá ở mức trung bình.
Hiện nay trên thị trường có một số sản phẩm máy toàn đạc Leica được nhiều khách hàng lựa chọn và được bán tại Việt Thanh Group như:
- Máy toàn đạc Leica TS03
- Máy toàn đạc Leica TS07
- Máy toàn đạc điện tử Leica TCR802
- Máy toàn đạc Leica TCR805…
4.4. Máy toàn đạc điện tử Sokkia
Sokkia là máy toàn đạc đạc điện tử được nhiều người lựa chọn bởi đa dạng công nghệ và độ bền tốt. Sản phẩm cũng có mức giá tương đối rẻ so với các dòng máy khác trên thị trường, nhận được nhiều phản hồi tốt từ khách hàng, được đánh giá khá cao về độ bền và công nghệ. Bên cạnh đó, giá của máy toàn đạc điện tử Sokkia cũng khá rẻ so với các dòng máy khác. Một số dòng máy toàn đạc hãng Sokkia là:

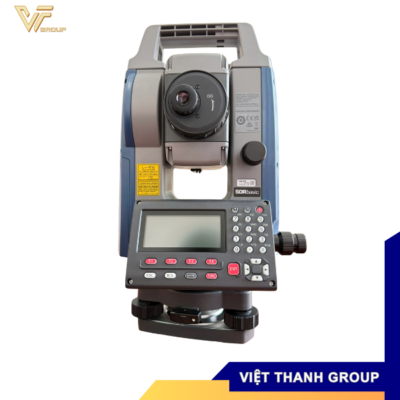

- Máy toàn đạc điện tử Sokkia IM-50 series (IM-52, IM-55)

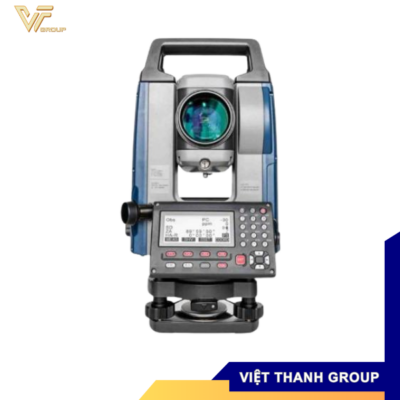

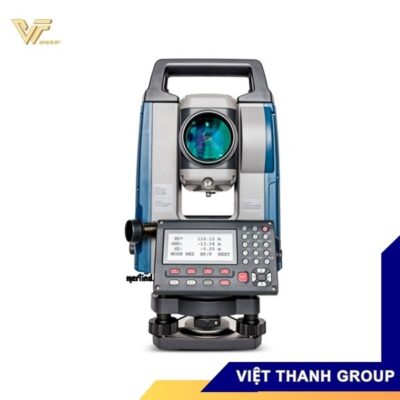

- Máy toàn đạc Sokkia IM-100 series (IM102, IM105)
- Máy toàn đạc điện tử Sokkia CX65
- Máy toàn đạc Sokkia CX105
- Máy toàn đạc Sokkia Set N02…
4.5. Máy toàn đạc điện tử Topcon
Máy toàn đạc điện tử Topcon là thương hiệu đến từ Nhật Bản nổi tiếng trên thị trường. Máy toàn đạc điện tử Topcon được thiết kế chi tiết với chất lượng cao, khả năng chịu được mọi điều kiện thời tiết và địa hình khắc nghiệt, giúp người sử dụng hoạt động hiệu quả và bền bỉ trong thời gian dài. Một số dòng máy toàn đạc Topcon nổi tiếng là:
- Máy toàn đạc Topcon GM50 Series (GM-52, GM-55)
- Máy toàn đạc Topcon GM100 series
- Máy toàn đạc Topcon ES 100 Series…
5. Giá máy toàn đạc là bao nhiêu?
Máy toàn đạc giá bao nhiêu được nhiều người quan tâm. Thực tế, trên thị trường giá máy toàn đạc khá đa dạng, từ 58.000.000 đồng đến 150.000.000 đồng. Tùy vào thương hiệu, model, chức năng của sản phẩm mà giá thành sẽ có sự chênh lệch.
Giá bán máy toàn đạc điện tử phụ thuộc vào nhiều yếu tố như: máy đã sử dụng hay máy mới, địa chỉ bán máy, chất lượng máy…
6. Địa chỉ bán máy toàn đạc điện tử giá tốt
Việt Thanh Group là đơn vị hàng đầu thị trường hiện nay. Khi mua bất kỳ sản phẩm máy toàn đạc tại Công ty Cổ phần Tập đoàn Việt Thanh, quý khách sẽ được hưởng những chính sách ưu đãi như:
- Máy toàn đạc điện tử chính hãng, đảm bảo nguồn gốc xuất xứ chất lượng.
- Đổi trả hàng ngay nếu máy bị lỗi vấn đề do nhà sản xuất
- Bảo hành 24 tháng. Kiểm nghiệm, hiệu chuẩn và bảo trì thiết bị miễn phí trọn đời
- Giá sản phẩm nhiều ưu đãi, giảm chiết khấu cho nhiều dự án lớn trong và ngoài nước
- Hỗ trợ kỹ thuật công nghệ tư vấn 24/7/365
Chính sách bán hàng máy toàn đạc:
- Mức giá tốt trên thị trường – ở đâu rẻ – chúng tôi rẻ hơn.
- Giao hàng và chuyển giao công nghệ miễn phí áp dụng trong cả nước.
- Cung cấp dịch vụ thử máy miễn phí khi có yêu cầu của quý khách.
- Hỗ trợ trả góp (thỏa thuận thêm).
- Hỗ trợ sửa chữa thay thế linh kiện cho sản phẩm trong suốt quá trình sử dụng.
- Cử kỹ sư trắc địa nhiều năm kinh nghiệm đến bàn giao máy và hướng dẫn kỹ thuật đến khi sử dụng thành thạo.
